DC-DC 升压转换器
下载datasheet
参与购物车
珍藏
- 产品介绍
- 技术资料
- 参数对比
产品特点
个性：
- 合用于汽车利用
- 通过 AEC-Q100 认证 ，拥有以下了局：
- 器件温度等级 1：环境工作温度领域为 -40°C 至 125°C
- 器件 HBM ESD 等级：H2
- 器件 CDM ESD 等级：C3B
- 宽输入电压领域：2.75V 至 12V
- 宽输出电压领域：4.5V 至 12V
- 全集成 17mΩ 高边 FET 和 14mΩ 低边 FET
- 在 VIN=3.3V、VOUT=9V、IOUT=2A 前提下 ，效能高达 93%
- 可编程峰值开关电流限值 ，最高可达 9.5A
- 典型关断电流：1μA
- 静态电流：150μA
- 可调开关频率：200kHz 至 600kHz
- 轻载时选取 PFM 工作模式
- 内部软启动和表部赔偿
- 逐周期过流 ；
- 输出过压 ；
- 热关断 ；ぃ164°C

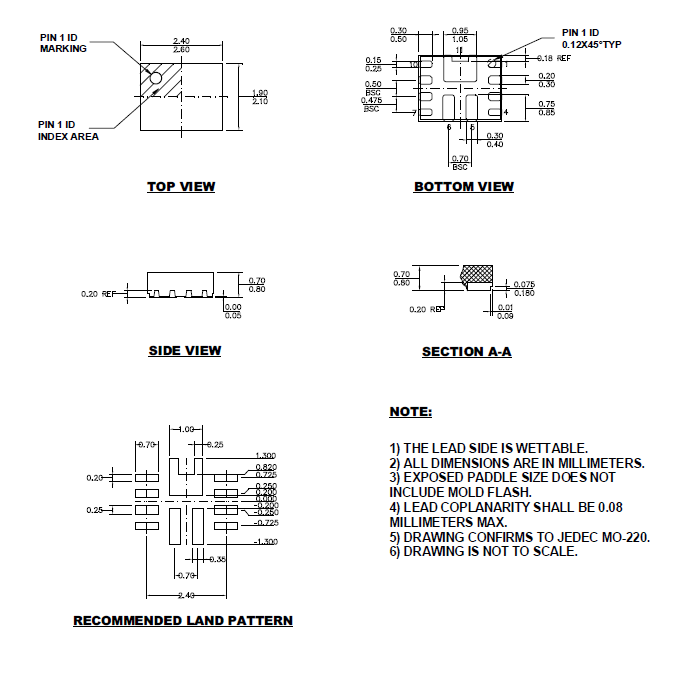

- FCQFN-11L 封装 ，尺寸 2.5mm × 2mm
描述：

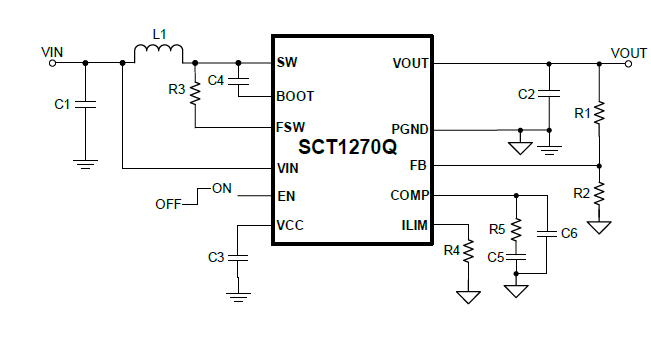

SCT1270Q 是一款高效能同步升压转换器 ，内部齐全集成了 17mΩ 高侧 MOSFET 和 14mΩ 低侧 MOSFET。其输入电压领域为 2.75V 至 12V ，可支持单节或两节锂离子/聚合物电池 ，峰值开关电流最高可达 9.5A？氐缌飨拗悼赏ü聿康缱杞械鹘。SCT1270Q 拥有 7A 的陆续开关电流能力 ，并提供高达 12V 的输出电压。
SCT1270Q 选取恒定关断功夫的峰值电流节造方式 ，可实现急剧瞬态响应。表部赔偿网络使环路动态个性可矫捷配置 ，从而在分歧负载前提下获得最优的瞬态机能。
SCT1270Q 在中载和沉载前提下工作于 PWM 模式 ，在轻载前提下提供 PFM 模式？仄德士稍 200kHz 至 600kHz 领域内调节。
当器件产生过载时 ，SCT1270Q 还具备输出过压 ；ず腿裙囟媳 ；ぶ澳。
该器件选取 FCQFN-11L 封装 ，尺寸为 2.5mm × 2mm。
利用：
- 蓝牙音箱
- 便携式POS终端
- 快充移动电源
- 电子烟
- 户表手电
技术资料
| 标题 | 功夫 | 下载 |
|---|---|---|
| SCT1270Q Datasheet Rev 1.2 | 2026-06-08 |
 下载
|
