• VIN 输入电压领域：4.2V～30V
• PVIN 输入电压领域：1V～26V
• 最高支持 50W 功率传输
• 集玉成桥功率级，功率 MOSFET 的导通电阻（Rdson）为 13 mΩ
• 集成高效 5V?1A 降压 DC/DC 转换器
• 内置 3.3V?200mA LDO（低压差稳压器）
• 集成无损输入电流检测器，精度 ±2%，用于异物检测（FOD）和电流解调
• 集成电压解和谐电流解调
• 集成 Q 因子（品质因数）检测
• 兼容 3.3V 和 5V PWM 信号逻辑
• 输入欠压锁定（UVLO）
• 过流
  ；ぃ∣CP）
• 过温
  ；ぃ∣TP）
• 选取 FCTQFN4×4?22L 封装

SCT63341 是一款高集成度的电源治理 IC（PMIC），可能使无线功率发射器系统实现高机能、高效能和高成本效益，并切合 WPC（无线充电同盟）规范，支持高达 50W 的功率传输。该器件可与专用的无线利用节造器 ASIC 或基于通用 MCU 的发射器节造器共同使用。

该器件集成了 4-MOSFET 全桥功率级、栅极驱动器、一个 5V 降压 DC/DC 转换器、一个 3.3V LDO（低压差稳压器）、通讯解调器、Q 因子（品质因数）检测以及输入电流传感器，既提升了系统效能，也方便了用户使用。

专有的栅极驱动规划优化了 EMI（电磁滋扰）抑造机能，有助于降低系统成本和设计难度。专有的无损电流检测电路精度达 ±2%，可监测全桥的输入电流，用于异物检测（FOD）和电流解调。内置的 5V 降压 DC/DC 转换器和 3.3V LDO 可为发射器节造器及表部电路提供供电。

SCT63341 具备输入欠压锁定（UVLO）
；ぁ⒐鞅
；ぁ⒍搪繁
；ず凸卤
；，确保系统设计的稳重性。

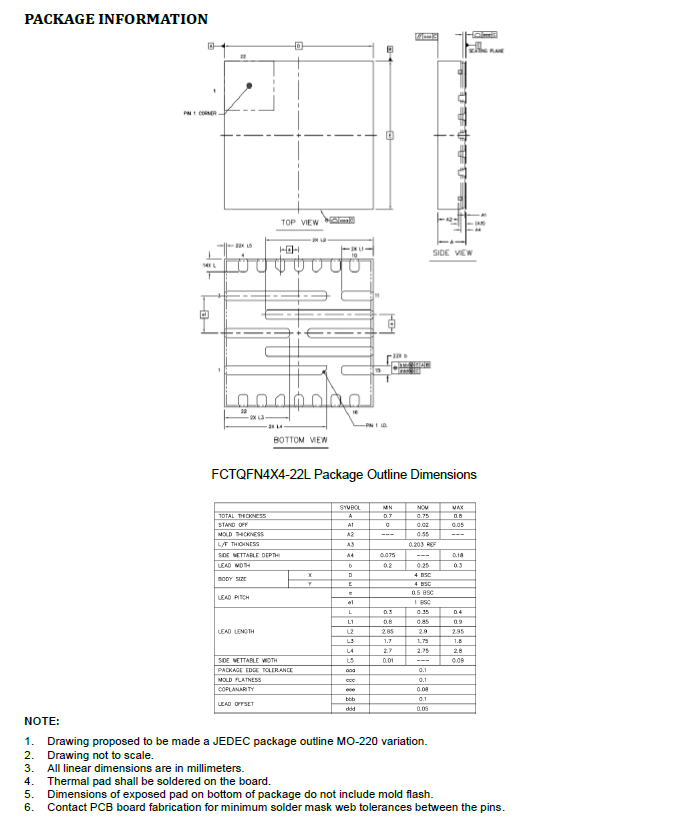

该器件选取紧凑型 FCTQFN4×4?22L 封装。

利用:

• 合用于手机和平板电脑的 10W 至 50W 系统 WPC EPP（扩大功率配置）充电器
• 合用于消费类、工业及医疗设备的通用无线功率发射器
• 专有无线充电器和发射器
